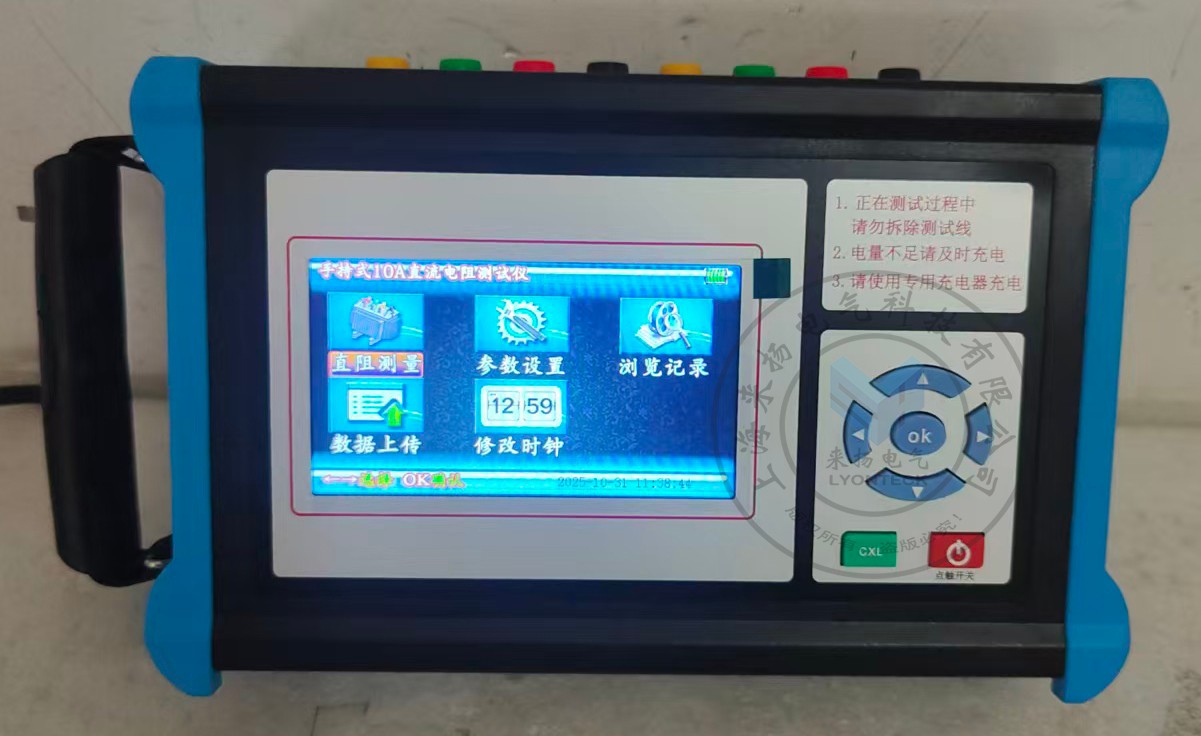

一、LYZZCS-9330S手持三通道直流電阻儀概述

繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的可靠運行。

本公司開發生產的系列手持式變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。產品體積小巧，手持式操作，更加輕便，便于攜帶，極大的方便了野外工作人員的使用。

二、LYZZCS-9330S手持三通道直流電阻儀使用措施

使用本儀器前一定要認真閱讀本手冊。

儀器的操作者應具備一般電氣設備或儀器的使用常識。

本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

儀表應避免劇烈振動。

對儀器的維修、護理和調整應由專業人員進行。

測試完畢后先關閉電源，再拆除測試線。

測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。

在測試過程中，禁止移動測試夾。

三、LYZZCS-9330S手持三通道直流電阻儀性能特點及技術指標

輸出電流及量程：輸出電流：0-10A,量程0.5mW-50KW。

注：超出以上量程請用自動測試功能。

測試精度:  0.2%  很高分辨度： 0.1mW。

儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。

具有大容量存儲功能，可存儲500條測試記錄，帶藍牙打印功能.

對于D,Y 和YN聯接繞組的變壓器可一次性接線測量,也可單相，逐相測試。選擇自動檔位可自動測量，自動換相。可對繞組材質，測量溫度進行換算;自動顯示三相繞組不平衡率

工作電源：內部電池。

工作溫度：0℃～40℃。

工作濕度：環境濕度＜80%RH 。

儀器重量：4㎏。

四、LYZZCS-9330S手持三通道直流電阻儀系統介紹

1.充電口：　儀器工作電源充電口，需用專用鋰電池充電器

2.IA,IB,IC,IO;UA,UB,UC,UO電流，電壓輸出端子，配專用測試線纜,單相測量用IA,IB,UA,UB插口。

3. “▲"、“▼"、“?"、“?"選擇按鍵，“?"復用“保存"功能。

4.OK鍵：確認當前選擇，在測試狀態下，按OK鍵可打印數據（需配藍牙打印機，需要打印時打開打印機電源，等儀器與打印機進行藍牙配對完成后，儀器屏幕右上角出現藍牙標志后，就可進行打印功能。打印機說明書另配）。

5.CXL：按下此鍵，菜單返回上1級。

6.電源開關鍵：儀器的電源開關鍵，按一次進行開關機操作。

五、LYZZCS-9330S手持三通道直流電阻儀測試與操作方法

將隨機配備的專用測試線取出，根據試品繞組接法選擇測試線纜其中單相測量用黃、綠線纜；Y/△測量用黃、綠、紅線纜；Yn測量用黃、綠、紅、黑線纜。把測試鉗分別夾到被測試品的采樣端，并用力摩擦接觸點，測試線的另一端與儀器的接線端子對應接好。開機，屏幕顯示如圖1

儀器自檢后進入主菜單，如圖2

直阻測量：進入此菜單，如圖3

按“▲"、“▼"“?"、“?"鍵可選擇單相測量（單相測量用儀器的IA,IB,UA,UB插口），Y/△測量，Yn測量。選好測量模式后按“OK"鍵選擇輸出電流進行測試，測量同一變壓器同一電壓等級的各項繞組時，應選擇相同的電流進行測試，避免造成測試誤差。選好輸出電流后，按“OK"鍵進入測試狀態；等數值穩定后，按“?"鍵保存，按“OK"鍵可打印當前數據（需選配藍牙打印機，）。注：Y/△測量和Yn測量時，選擇自動檔測量后，儀器自動輸出電流，自動換相。自動完成三相測試過程。當選擇電流檔位測量時，測試完成一相等數據穩定后，按“?"鍵進行下一相繞組測量。

儀器測試結果單相測量如圖4，Y/△測量如圖5，Yn測量如圖6

注：測試感性負載，必須等儀器放電完畢后方可拆除測試線或進行下一次測試

測量結束后，按“CXL"返回上1級菜單。儀器放電完畢后如圖7，返回圖3菜單。

參數設置：選擇此菜單，如圖8：

1.繞組材質：選擇此項后，按“▲"、“▼"鍵選擇繞組材質：Cu（銅）—Al（鋁）。

2.繞組溫度：指繞組當前的溫度，選擇此項后，按“▲"、“▼"輸入繞組溫度。

3.換算溫度：選擇此項后，儀器自動將測試數據換算到此項輸入溫度

4.本機編號：選擇此項后，按“▲"、“▼"可調節編號。

瀏覽記錄：選擇此菜單，如圖9

按“▲"、“▼"鍵整屏瀏覽記錄，“002"表示數據總存儲條數，“001"表示當前數據是新數據。

4）數據上傳：此功能為待開發功能。

修改時鐘：選擇此菜單，如圖10：

按“?"、“?"鍵移動光標選擇所要調整項，按“▲"、“▼"鍵調整當前時間日期。修改完成后如需保存按“OK"鍵退出，不需保存按“CXL"退出。

六、注意事項

對于有載調壓變壓器的測試，可一次供電完成。儀器程序設計允許在某一分接測完后，把分接開關倒至下一分接，儀器將進入下一分接的測量。

對于無載調壓變壓器，某一分接測試完成后，需按取消或復位鍵使系統放電，待放電完畢后方可倒換開關，進行下一次測量。

儀器在不使用的情況下，請及時關閉電源！

如果長期不使用儀器，請定期進行充、放電，電池應至少每月充、放電一次。

嚴禁虧電使用，虧電將嚴重縮短電池壽命，甚至使電池報廢，當儀器欠電時，應馬上關閉電源，進行充電。避免因電池放電時間過長而導致電池失效。

充電燈：充電器上的充電燈在充電過程中亮紅色；充電完成后亮綠色。

用戶不得私自拆卸儀器并更換電池，儀器或電池故障時請返廠處理。

七、常見問題及解決方法

如下表

八、裝箱清單

九、售后服務

儀器自購買之日起12個月內，屬產品質量問題免費包修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。
